จิ๊บเครน

ตอบ: เครน Jib เป็นเครื่องมือยกที่ใช้กันอย่างแพร่หลาย มีบูมแนวนอนติดตั้งอยู่บนเสาแนวตั้งหรือฉากยึดผนัง บูมหมุนได้อย่างอิสระ ในขณะที่รอกและรถเข็นวิ่งไปตามคานเพื่อรองรับพื้นที่ทำงานเป็นวงกลม ติดตั้งง่ายด้วยจุดยึดเพียงจุดเดียวและไม่จำเป็นต้องมีรางเหนือศีรษะ ซึ่งทำงานได้อย่างสมบูรณ์แบบสำหรับการยกเฉพาะจุดบนไซต์งาน

ประเภทหลักมีดังต่อไปนี้:

• เครน Jib แบบติดผนัง-:แก้ไขการสร้างเสา ไม่มีการยึดครองพื้น การหมุน: สูงถึง 200 องศา ความจุ: 250 กก. ถึง 5 ตัน
• เครน Jib อิสระ:เสาเดี่ยว-ตั้งอยู่บนฐานคอนกรีต หมุนได้ 360 องศา กำลังการผลิตอยู่ระหว่าง 0.5 ถึง 10 ตัน
• เครน Jib สำหรับการเดินทางบนกำแพง:วิ่งบนรางติดผนัง/เสา บูมทั้งหมดเลื่อนในแนวนอนเพื่อการยกที่ยืดหยุ่นและการวางตำแหน่งโหลดที่แม่นยำ
• เครน Jib ที่ชัดเจน:บูมสอง-ช่วยให้การทำงานรอบเสาและสิ่งกีดขวางอื่นๆ ในพื้นที่เป็นไปอย่างราบรื่น
• เครน Jib แบบพกพา:ฐานเคลื่อนที่สำหรับงานน้ำหนักเบา สะดวกในการเคลื่อนย้ายจากเวิร์กสเตชันเครื่องหนึ่งไปยังอีกเครื่องหนึ่ง

ตอบ:เครนแขนหมุนแบบติดผนัง-ติดตั้งโดยตรงบนผนังหรือด้านข้างของเสาโดยใช้ขายึด พร้อมด้วยบูมหมุนได้และรอกยกที่วิ่งไปตามแขน ใช้เพื่อยกของหนักในแนวตั้งและเคลื่อนที่ในแนวนอน-ในขอบเขตที่จำกัดในพื้นที่ใกล้กับผนัง โดยไม่ต้องใช้พื้นที่พื้นดิน ความสามารถในการยกที่กำหนดโดยทั่วไปอยู่ระหว่าง 125 กก. ถึง 5 ตัน โดยมีความยาวบูม 1-6 เมตร ระยะการทำงานส่วนใหญ่เป็นพื้นที่รูปพัดลม 180 องศา –220 องศา- การติดตั้งไม่จำเป็นต้องใช้พุกหรือฐานรากคอนกรีต แต่มีความแข็งแรงของโครงสร้างรองรับสูงมาก

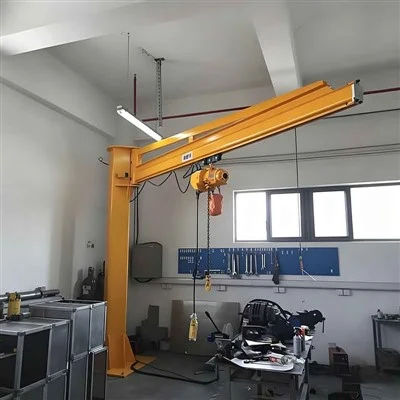

ที่เครนแขนหมุนแบบติดพื้น-เป็นอุปกรณ์ยกน้ำหนักเบาประเภทหนึ่งที่ติดตั้งบนฐานคอนกรีตบนพื้น ประกอบด้วยเสา แขนหมุน และรอกยก ไม่ต้องพึ่งผนังและสามารถหมุนได้ 360 องศาและเคลื่อนที่ในแนวนอนภายในรางแขนได้ ความสามารถในการรับน้ำหนักโดยทั่วไปอยู่ในช่วง 0.125 ตัน ถึง 10 ตัน และความยาวของแขนคือ 1 ถึง 6 เมตร เสายึดกับพื้นโดยใช้สลักเกลียว ดังนั้นจึงต้องมีความมั่นคงในระดับสูงสำหรับฐานราก

เครนแขนหมุนมีโครงสร้างแบบติดตั้งเสาหรือผนัง- และใช้ร่วมกับรอกไฟฟ้าเพื่อให้เกิดการขนส่งแบบสามมิติ- ประเภท-แบบตั้งพื้นให้ความสามารถในการรับน้ำหนัก-ที่มากขึ้น และความสามารถในการดำเนินการในทิศทางเต็ม 360 องศา- ด้วยรากฐานที่มั่นคง แบบติดผนัง-ซึ่งมีข้อได้เปรียบด้านอัตราการเข้าพักเป็นศูนย์- เหมาะสำหรับสถานการณ์ที่มีพื้นที่จำกัด เมื่อเลือก เกณฑ์การประเมินหลักควรเป็นโหลดที่กำหนด ช่วงการหมุน และความสามารถในการรับน้ำหนักของโครงสร้างการติดตั้ง-

ตอบ: พารามิเตอร์หลักสี่ตัวกำหนดข้อกำหนด:

1. ความสามารถในการยก— น้ำหนักบรรทุกที่หนักที่สุดบวกกับรางทั้งหมด (บล็อครอก สลิง ห่วง) โดยมีระยะขอบ 15–20% เหนือน้ำหนักการทำงานสูงสุด

2. การเข้าถึงแบบบูม— ระยะห่างแนวนอนจากศูนย์กลางเสาถึงจุดรับ{0}}หรือจุดตั้ง-ที่ไกลที่สุด เพิ่มระยะขอบประมาณ 0.5 ม. เพื่อไม่ให้รถเข็นทำงานที่ปลายบูมสุดขีด

3. ยกสูง— ระยะห่างจากพื้นถึงตำแหน่งตะขอสูงสุด ลบพื้นที่ส่วนหัวของรอกและรถเข็น โปรดทราบว่าค่าจะแตกต่างกันไปขึ้นอยู่กับประเภทของรอกไฟฟ้าที่ใช้

4.รอบการทำงาน— เครนยกได้บ่อยแค่ไหนต่อชั่วโมง การใช้งานในการผลิตที่มีความถี่สูง-ต้องมีการจัดประเภทหน้าที่หนักกว่าการยกเพื่อการบำรุงรักษาเป็นครั้งคราว

สภาพแวดล้อมในการทำงานยังส่งผลต่อการเลือกวัสดุและส่วนประกอบด้วย ในช่วงเริ่มต้นของกระบวนการเลือกข้อมูลจำเพาะ จำเป็นต้องระบุให้ชัดเจนว่าสภาพแวดล้อมการใช้งานเป็นแบบพิเศษหรือไม่

ตอบ: หลักการทำงานของเครนแขนหมุนคือรอกไฟฟ้าจะเคลื่อนที่ไปทางซ้ายและขวาไปตามรางคานยื่นออกมา I- คานยื่นสามารถหมุนได้โดยรวมรอบเสา มอเตอร์ขับเคลื่อนเพื่อให้เกิดการยกและลดภาระหนักในแนวตั้ง เช่นเดียวกับการหมุนในแนวนอนและการเคลื่อนที่เชิงเส้น ทำให้การจัดการวัสดุในระยะทางสั้น-สมบูรณ์ในพื้นที่แคบ เหมาะสำหรับสถานการณ์ต่างๆ เช่น การขนถ่ายวัสดุระหว่างการขนถ่ายเครื่องมือกลในโรงงานและสายการประกอบ

“จิ๊บ” ทำหน้าที่เป็น “แขนบูม” ของเครน คานยื่นออกมาทำหน้าที่ทั้ง-แบริ่งรับน้ำหนักและแพลตฟอร์มการเคลื่อนที่ ปลายด้านหนึ่งถูกยึดเข้ากับคอลัมน์ ในขณะที่ปลายอีกด้านหนึ่งถูกแขวนไว้ ไม่เพียงแต่รองรับรอกไฟฟ้าและทนทานต่อโมเมนต์การโค้งงอเท่านั้น แต่ยังกำหนดส่วน/พื้นที่ครอบคลุมการทำงานอีกด้วย ในพื้นที่จำกัด ช่วยให้มีความยืดหยุ่นมากขึ้นและมีขนาดเล็กลง-ใกล้กับผนัง-หรือจุดคงที่- เมื่อเปรียบเทียบกับเครนสะพานหรือเครนโครงสำหรับตั้งสิ่งของ

ตอบ: ช่วงทั่วไปตามประเภทการติดตั้ง:

• ติดผนัง-: 125กก.–5 ตัน บูมสูง 2–6 ม
• แบบลอยตัว: มาตรฐาน 0.5–10 ตัน ปรับแต่งได้สูงสุด 20 ตัน บูมสูงถึง 3–10 ม. เกิน 12 ม. ในรูปแบบพิเศษ
• กำแพง-เคลื่อนที่: 0.5–5 ตัน บูมสูง 3–6 ม

โปรดทราบว่าพิกัดความสามารถจะลดลงไปที่ปลายบูม - เครนพิกัด 5 ตันที่ระยะเอื้อม 4 ม. อาจรับพิกัดได้เพียง 3 ตันที่ส่วนต่อขยายเต็ม 8 ม.

ตอบ: เครนแขนหมุนถูกใช้บ่อยที่สุดในสถานการณ์ต่างๆ เช่น การแปรรูปทางกล คลังสินค้าและโลจิสติกส์ การผลิตยานยนต์ การบำรุงรักษาแม่พิมพ์ และการประกอบในอุตสาหกรรมเบา ข้อได้เปรียบหลักอยู่ที่ความสามารถในการยกที่แม่นยำในพื้นที่ขนาดเล็ก ด้วยความถี่สูงและระยะทางสั้นๆ

• การประชุมเชิงปฏิบัติการการประมวลผลทางกล:ใช้สำหรับการขนถ่ายวัสดุบนเครื่องจักร และสำหรับการขนส่งเครื่องมือและชิ้นงาน คอลัมน์-ประเภท (หมุนได้ 360 องศา) ครอบคลุมพื้นที่ทำงานทั้งหมดของเวิร์กสเตชันเดียว
• ศูนย์คลังสินค้าและโลจิสติกส์:เครนติดผนัง-หรือเครนยื่นแบบเคลื่อนที่ได้รับการติดตั้งไว้กับผนังหรือสามารถเคลื่อนย้ายได้อย่างยืดหยุ่น เหมาะสำหรับการขนถ่ายสินค้าที่กระจัดกระจายและเติมชั้นวาง
• การผลิตยานยนต์และการซ่อมรถยนต์:การประกอบและการบำรุงรักษาส่วนประกอบที่มีน้ำหนักมาก เช่น เครื่องยนต์และระบบส่งกำลัง มักติดตั้งรีโมทไฟฟ้า-ซึ่งควบคุมเพื่อปรับปรุงประสิทธิภาพและความปลอดภัย
• อุตสาหกรรมแม่พิมพ์และการฉีดขึ้นรูป:การยกและการเปลี่ยนแม่พิมพ์ในพื้นที่แคบ ด้วยแขนแบบประกบหรือแบบเสาเพื่อหลีกเลี่ยงอุปสรรคและได้ตำแหน่งที่แม่นยำ
• สายการผลิตอุตสาหกรรมเบา:เครนคานยื่นแบบแขนหมุนขนาดเล็กสามารถ-ปรับระดับอย่างละเอียดได้ระดับมิลลิเมตรสำหรับการขนส่ง - รุ่นกันระเบิดหรือรุ่นสแตนเลส เหมาะสำหรับสภาพแวดล้อมพิเศษ

ในกรณีส่วนใหญ่ เครนแขนหมุนและเครนเหนือศีรษะจะอยู่ร่วมกัน เครนเหนือศีรษะมีหน้าที่รับผิดชอบในการขนส่งระยะไกล- ในขณะที่เครนแขนหมุนใช้สำหรับการขนส่งในพื้นที่ขนาดเล็ก ซึ่งจะช่วยเพิ่มประสิทธิภาพการผลิตโดยลดการพึ่งพาเครนที่ใช้ร่วมกัน

ตอบ: ก่อนที่จะติดตั้งเครนแขนหมุนแบบติดผนัง- จำเป็นต้องประเมินความสามารถในการรับน้ำหนักของโครงสร้างของเสาอาคารที่มีอยู่เพื่อให้แน่ใจว่าคอลัมน์เหล่านั้นสามารถรับน้ำหนักของเครนเอง น้ำหนักบรรทุกที่กำหนด และช่วงเวลาการพลิกคว่ำทั้งหมดที่เกิดขึ้นระหว่างการทำงานของแขนเครน หลังจากผ่านการรับรองแล้วเท่านั้นจึงจะสามารถดำเนินการติดตั้งได้ ระหว่างการติดตั้ง สามารถยึดอุปกรณ์ให้เข้าที่โดยใช้สลักเกลียวหรือขาเชื่อม จากนั้นจึงจัดตำแหน่งแขนเครนให้เสร็จสิ้นได้ กระบวนการทั้งหมดไม่จำเป็นต้องมีการก่อสร้างฐานรากแยกต่างหาก

สำหรับการติดตั้งเครนแขนหมุนแบบยึดพื้น- จำเป็นต้องวางรากฐานคอนกรีตที่ตรงตามข้อกำหนดการออกแบบไว้ล่วงหน้า เราสามารถจัดเตรียมแบบก่อสร้างฐานรากที่สมบูรณ์โดยพิจารณาจากข้อกำหนดการรับน้ำหนัก-ของโครงการ ความยาวของแขนเครน และความสามารถในการรับน้ำหนักดินตามจริงที่สถานที่ก่อสร้าง พารามิเตอร์ต่างๆ เช่น ขนาดของแผ่นอิเล็กโทรดมีการระบุไว้อย่างชัดเจน ตัวอย่างเช่น สำหรับเครนคานยื่นแบบติดตั้งบนพื้น-ซึ่งมีความสามารถในการยกพิกัด 2- 5 ตันและแขนเครนยาว 5-8 เมตร โดยทั่วไปจำเป็นต้องใช้แผ่นรองพื้นคอนกรีตเสริมเหล็กที่มีความลึก 1.5-2 เมตร และขนาดระนาบ 1.5-2.5 เมตร ในระหว่างการก่อสร้าง ควรยึดสลักเกลียวด้วยแม่แบบเพื่อให้แน่ใจว่าตำแหน่งของสลักเกลียวตรงกับรูติดตั้งของหน้าแปลนฐานทาวเวอร์ทุกประการ หลังจากที่คอนกรีตมีความแข็งแรงตามที่กำหนด (ระยะเวลาการบ่มตามปกติคือ 28 วัน) ก็สามารถดำเนินการอัดฉีดขั้นสุดท้ายได้

การปรับระดับที่แม่นยำถือเป็นสิ่งสำคัญ แม้แต่สภาพ-เกิน-ระดับเล็กน้อยก็ทำให้บูมเลื่อนไปภายใต้น้ำหนักบรรทุก หลังการติดตั้งเครนควรผ่านการทดสอบการรับน้ำหนักตามข้อกำหนดท้องถิ่นก่อนเข้าใช้บริการ Kino Cranes ให้คำแนะนำในการติดตั้ง เขียนแบบฐานราก และ-ดูแลไซต์งานตามคำขอ

A:

• ห้ามการบรรทุกเกินพิกัดโดยเด็ดขาด:น้ำหนักบรรทุกที่กำหนดจะต้องรวมน้ำหนักรวมของรอก สลิง และอุปกรณ์เสริม ไม่ว่าในกรณีใด ๆ จะต้องไม่เกินขีดจำกัดที่ระบุของอุปกรณ์
• ทำให้การยกเป็นมาตรฐาน:ก่อนดำเนินการ จะต้องวางบูมให้อยู่เหนือน้ำหนักบรรทุกอย่างแม่นยำ ห้ามดึงในแนวทแยงมุมหรือยกเฉียงเพื่อป้องกันความไม่มั่นคงของโครงสร้างที่เกิดจากโมเมนต์ด้านข้าง
• เส้นทางที่ปลอดภัย:ในระหว่างขั้นตอนการยก ไม่อนุญาตให้บุคลากรอยู่หรือผ่านใต้ของบรรทุกหรือภายในเส้นทางการเดินทางเพื่อให้แน่ใจว่าพื้นที่ปฏิบัติงานมีความชัดเจน
• การตรวจสอบรายวัน:ตรวจสอบว่าเชือกลวดเหล็กหรือโซ่มีสายไฟหัก สึกหรอหรือเสียรูปหรือไม่ ตรวจสอบว่าล็อคความปลอดภัยของตะขอนั้นเชื่อถือได้หรือไม่ ตรวจสอบด้วยสายตาว่าไม่มีรอยแตก การเสียรูป หรือรอยร้าวจากการเชื่อมในโครงสร้างบูมและเสา
• การบำรุงรักษารายเดือน:ทดสอบความไวของลิมิตสวิตช์และการตอบสนองของระบบเบรก ตรวจสอบสถานะการขันแน่นของแผงขั้วต่อไฟฟ้าเพื่อขจัดอันตรายจากการเสื่อมสภาพหรือการคลายตัว หมุนบูมด้วยตนเองเพื่อยืนยันว่าลูกปืนแกว่งทำงานได้อย่างราบรื่นโดยไม่มีเสียงดังผิดปกติหรือติดขัด
• การตรวจสอบทางกฎหมายประจำปี:ดำเนินการตรวจสอบที่ครอบคลุมโดย-สถาบันบุคคลที่สามโดยมีคุณสมบัติการตรวจสอบอุปกรณ์พิเศษ รวมถึง: การทดสอบโครงสร้างโลหะโดยไม่-ทำลาย การตรวจสอบประสิทธิภาพโหลดที่กำหนด การสอบเทียบอุปกรณ์ป้องกันความปลอดภัย และการตรวจสอบไฟล์ทางเทคนิค

เครน Kino จัดเตรียม "คู่มือการใช้งาน" และ "เอกสารบันทึกการตรวจสอบการบำรุงรักษา" ให้กับอุปกรณ์แต่ละชิ้นโดยเฉพาะ ปฏิบัติตามข้อกำหนดนี้อย่างเคร่งครัดเพื่อนำไปใช้ ซึ่งเป็นข้อกำหนดเบื้องต้นในการรับรองความปลอดภัยของบุคลากร การยืดอายุการใช้งานของอุปกรณ์ และบรรลุการทำงานที่เป็นไปตามข้อกำหนด

ตอบ: ราคาเครน Jib ขึ้นอยู่กับ:

• ประเภทการติดตั้ง — เครนติดผนัง-มีราคาถูกกว่าเนื่องจากไม่ต้องใช้เสาหรือฐานราก
• ความจุและความยาวของบูม — ตัวแปรด้านต้นทุนที่ใหญ่ที่สุด 2 ประการ ได้แก่ ขนาดส่วนขับของบูม ข้อมูลจำเพาะของตลับลูกปืน และกำลังยก
• ประเภทรอก - รอกโซ่ประหยัดกว่า รอกสลิงมีราคาสูงกว่าแต่ให้ความเร็วที่สูงกว่าและประสิทธิภาพ{0}}รอบการทำงานที่ดีกว่า
• ไดรฟ์แบบหมุน — แบบแมนนวล (กด/ดึง) เป็นมาตรฐาน การแกว่งด้วยมอเตอร์ทำให้ต้นทุนเพิ่มขึ้น แต่จำเป็นต้องมีน้ำหนักเกินประมาณ 3 ตัน
• ระบบควบคุม — จี้เป็นมาตรฐาน; รีโมทวิทยุเพิ่มต้นทุนแต่เพิ่มความปลอดภัยของผู้ปฏิบัติงาน
• การปรับแต่งด้านสิ่งแวดล้อม —-การป้องกันการระเบิด ความทนทานต่อการกัดกร่อน- และข้อกำหนดด้านอุณหภูมิสูง-จะเพิ่มต้นทุนตามสัดส่วน

ในฐานะผู้ผลิตโดยตรง Kino Cranes เสนอราคาโรงงาน- ส่งข้อกำหนดของคุณมาให้เราเพื่อขอใบเสนอราคาโดยละเอียด

ตอบ: เพื่อมอบโซลูชันเครนแขนหมุนที่แม่นยำแก่คุณ เราขอให้คุณแบ่งปันรายละเอียดที่สำคัญเหล่านี้:

1. ความสามารถในการรับน้ำหนัก (ตันหรือกก.)

2.ความยาวบูม (เมตร ศูนย์กลางของคอลัมน์ถึงจุดรับน้ำหนัก)

3.ยกสูง (เมตร พื้นถึงจุดขอสูงสุด)

4.รูปแบบการติดตั้ง (ติดผนัง-, ตั้งพื้น-, ผนัง-เคลื่อนที่หรือเคลื่อนย้ายได้)

5. มุมการหมุน (180 องศา, 200 องศา, 360 องศา)

6.ประเภทรอก (โซ่ไฟฟ้าหรือเชือกลวด)

7.สภาพพลังงาน (แรงดัน ความถี่ เฟส)

8.โหมดควบคุม (จี้,รีโมทไร้สาย,คู่มือ)

9.สถานที่ทำงาน

10.ความถี่ในการทำงาน

คุณไม่จำเป็นต้องเตรียมข้อมูลทั้งหมดตั้งแต่การติดต่อครั้งแรก ทีมวิศวกรของเราจะช่วยคุณยืนยันข้อกำหนดเฉพาะทั้งหมดตามงานยกและสถานการณ์ในพื้นที่ของคุณ
